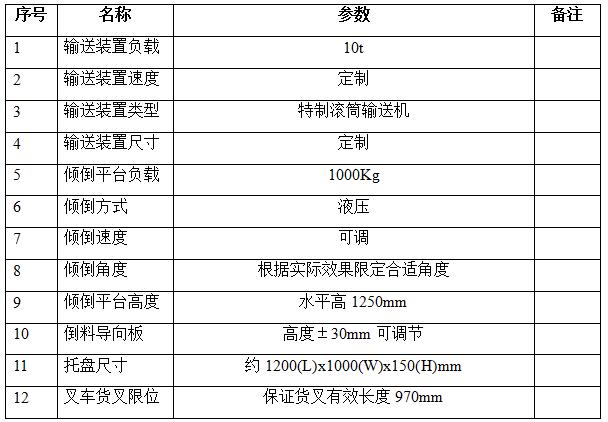

1.技術要求及參數

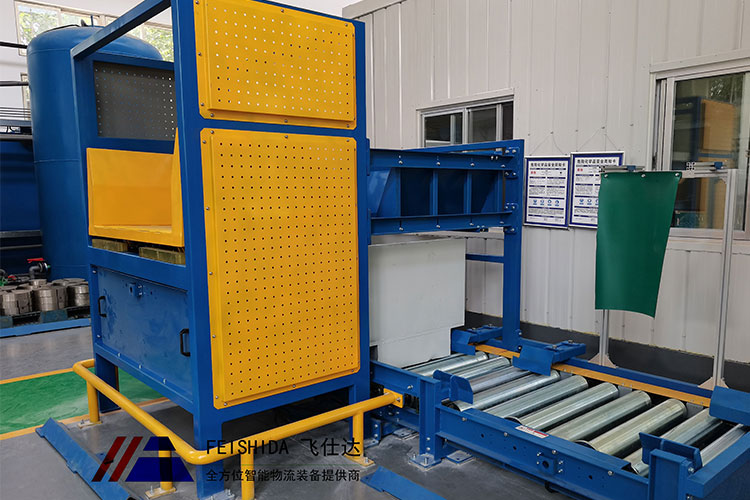

占地約為5200mm（L）×3500mm（W）×2400mm（H），主要由輸送設備、傾倒裝置、防護裝置、電控系統等組成。如圖1所示，輸送裝置上設置有3個工位，中間工位為倒料工位，兩側工位為上下料工位（同時在輸送裝置上的料斗數量≤2個），該設備可同時滿足兩種物料的收集。2.1 輸送裝置
如圖2所示，輸送裝置主要由機架、軸承座、輸送輥、導向裝置、防護裝置，電機等組成。輸送裝置總長度約為5200mm，最大負載10t，可同時放置2個料斗，實現料斗的左右移動。輸送裝置中間工位為倒料工位，其后方及左右兩邊均設置有擋料護板，防止倒料過程中物料偏移出料斗。輸送裝置左右工位為上下料斗工位.2.2 傾倒裝置

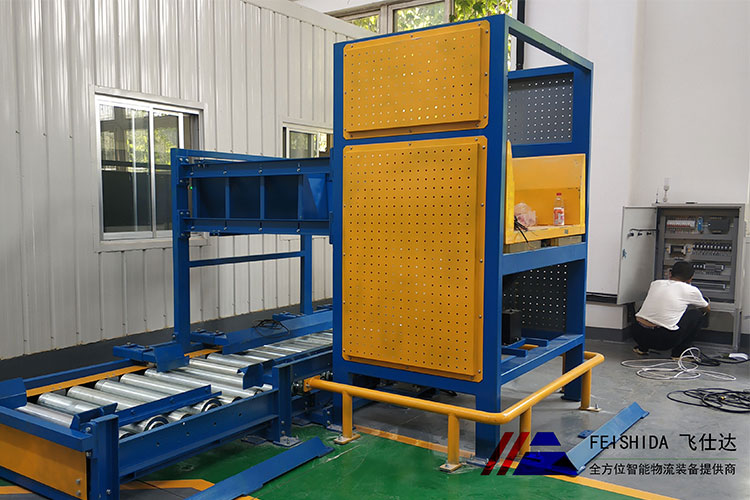

如圖3所示，傾倒裝置主要由機架、液壓系統、傾倒平臺、防護裝置等組成。物料的傾翻采用液壓缸頂升傾倒平臺實現，傾倒角度最大為55度，傾倒速度約為3.6-5.5°/s。傾倒平臺水平高度約1250mm處，主要用于放置托盤，平臺前方設置有開口式導向裝置，便于對料盤位置進行糾偏，平臺后方設置有“L”型護板，防止物料傾翻過程中落入輸送裝置與傾倒裝置間隙。2.3 電控系統
電氣控制系統主要由控制柜、電氣元件及兩個遙控器(其中一個備用）等組成?？刂乒駜?nèi)安裝有PLC、斷路器、交流接觸器、過熱繼電器、變頻器等電氣元件，以及過流、過熱保護等保護元件，用于設備功能的實現及保護，可遠程操作設備，方便使用。3.設計制造標準
(1) 部件設計與制造嚴格執行相關國家及行業標準，并符合安全、工業衛生、防火等法規要求。如焊接件按焊接件通用技術標準（JB/T5000.3-1998）執行，鑄鋼件按鑄鋼件通用技術標準（JB/T5000.6-1998）執行，電氣系統按照國家電氣設備安全技術規范（GB/T19529-2004）執行。(2) 當廠標、行標、部標、國標不一致時取其嚴格的為標準執行。
(3) 引進部件須符合相應的國家標準或公認的國際標準。
(4) 機組的所有設備、裝置應符合國家安全、工業衛生、防火等有關規定。
